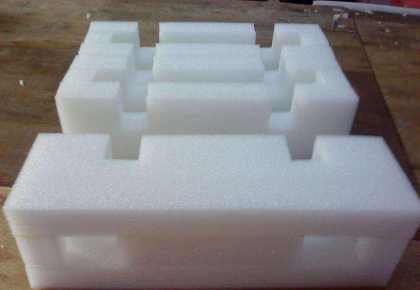

2025年7月8日，荥阳利顺包装材料有限公司（郑州珍珠棉加工厂）组织技术骨干开展专题经验交流会。从业30余年的技术好李工围绕珍珠棉加工核心工艺、设备维护及问题解决策略展开分享，为生产团队提供可落地的解决方案。

一、郑州珍珠棉加工厂技术难点解析与应对策略

1. 材料特性与工艺适配

• 发泡倍率控制：

• 针对不同密度需求（0.3-60mm），调整丁烷注入量与挤出温度（180-220℃），确保发泡均匀性；

• 通过模头间隙微调（±0.1mm），解决异形切割边缘毛刺问题。

• 复合工艺优化：

• 无胶热压技术应用中，铝箔与珍珠棉的贴合压力需控制在0.8-1.2MPa，避免剥离强度不足（标准≥1.2N/mm）。

2. 设备维护与效能提升

• 数控裁切系统维护：

• 每日班前检查刀具磨损度（允许误差±0.05mm），每500小时更换导向轨道润滑油；

• 异形切割换模时间从15分钟压缩至5分钟，提升小批量订单响应速度。

• 发泡机组能效管理：

• 根据订单量动态调节螺杆转速（200-600rpm），单日能耗降低8%-12%。

二、典型问题解决案例

1. 发泡不均问题

• 现象：某批次产品表面出现局部塌陷。

• 排查：

• 检测原料熔融指数（MFI=2.8g/10min），符合1.5-3.0标准；

• 发现丁烷注入管路存在微堵（压力波动±0.3MPa），清理后压力稳定至1.45MPa。

2. 裁切尺寸偏差

• 改进措施：

• 重新校准数控系统零点，误差从0.3mm降至0.1mm；

• 增加二次定位工装，异形件尺寸一致性提升至99.2%。

三、经验传承与技能提升

1. 现场实操演示

• 李工示范珍珠棉废料再生造粒流程，重点讲解破碎粒度（≤5mm）与造粒温度（160-180℃）的匹配关系；

• 指导员工掌握超声波焊接参数设置（频率20kHz，压力0.5MPa），替代传统胶粘工艺。

2. 问题响应机制

• 建立“技术值班岗”，生产异常30分钟内响应；

• 编制《常见问题速查手册》，涵盖37类高频故障处理方案。

四、后续技术提升计划

• 工艺标准化：

• 9月前完成《珍珠棉复合工艺参数对照表》编制，覆盖12种常见应用场景；

• 引入AI视觉检测系统，实现缺陷识别准确率99.5%。

• 技能培训：

• 每月开展“技术微课堂”，聚焦设备维护、工艺优化等主题；

• 选拔骨干参与行业技术联盟交流，学习自修复材料等前沿技术。

结语
荥阳利顺包装材料有限公司（郑州珍珠棉加工厂）通过技术经验共享机制，将30年行业积淀转化为可复用的生产知识。从发泡工艺优化到设备效能提升，企业以务实态度推动技术传承，为行业提供可参考的技能提升路径。
